الأبواب المقدرة الحرارية: المعايير والاختبار ومتطلبات التزجيج

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2020-05-27      المنشأ:محرر الموقع

الأبواب المقدرة الحرارية: المعايير والاختبار ومتطلبات التزجيج

تلعب جمعيات الأبواب ذات التصنيف الحريق دورا مهما في إنقاذ الأرواح وتقليل الأضرار التي تقلل من ضرر الممتلكات من خلال توفير النفايات الآمنة والتدخين المنزلي، والنفايات والمتى المطلوبة، الحرارة المشعة الخطرة. هذا مزيج من الباب والإطار والأجهزة والزجاج يعملان معا كجمعية واحدة. عادة ما يتم اختبار هذه المكونات كمنتجات منفصلة من قبل وكالة اختبار معترف بها على المستوى الوطني ثم المدرجة أو المسمى أو تصنيفها لاستخدامها في مجالس باب النار. ومع ذلك، هناك حالات يتم فيها اختبار مكونات محددة معا، وبالتالي يجب استخدامها معا من أجل الحفاظ على تصنيف النار.

تتضمن المتطلبات الأساسية لتجميعات الباب ذات الصلة النار ما يلي:

  • يتم منح تقييمات النار (20/45/60/90/180 دقيقة) من قبل وكالات اختبار الطرف الثالث وهي المسمى على المنتجات.

  • يجب أن تفي تجمعات الأبواب المصنف بالنيران بمتطلبات المبنى المعمول به أو رمز سلامة الحياة، مثل جمعية حماية الحرائق الوطنية (NFPA) 80: معيار لأبواب إطلاق النار والأحميات الافتتاحية الأخرى، NFPA 101: قانون سلامة الحياة، رمز البناء الدولي ( IBC) وكود الحريق الدولي (IFC).

  • يطلب من أبواب النار أن تكون الإغلاق الذاتي والإغلاق الإيجابي.

  • تصنيف النار من الجدار يملي تصنيف النار من الباب.


المعايير والاختبار

النار المقيم الأبوابيتم اختبارها وفقا للمعايير التالية:

  • UL 10B، اختبارات الحرائق من جمعيات الأبواب (الضغط المحايد أو السلبي)

  • UL 10C، اختبارات ضغط الحرائق الإيجابية من جمعيات الأبواب

  • NFPA 252، أساليب قياسية لاختبارات النار من جمعيات الأبواب

في أواخر التسعينيات، تغيرت طريقة الاختبار المطلوبة من الضغط المحايد أو السلبي إلى الضغط الإيجابي لمحاكاة شروط النار في العالم الحقيقي. اليوم، يتطلب IBC أبواب إطلاق النار من الجانبين أو يتأرجح مع الضغط الإيجابي، باستخدام UL 10C أو NFPA 252.

التحمل الحريق

تعرض الأبواب ذات التصنيف الحريق للاختبار التحمل حيث تعرض العينة للحرارة الشديدة تصل إلى 1925 درجة فهرنهايت بحد أقصى 180 دقيقة. إذا ظل الباب في الإطار بدون فتحات وحدود النيران، فهو معتمد مع تصنيف التحمل من 20/45/60/90/180 دقيقة.

مجرى خرطوم

بعد اختبار التحمل الحراري، يتعرض عينة الاختبار للاختبار دفق الخرطوم، حيث يوفر خرطوم حريق الماء عند 30 رطل من 20 قدما. لاحظ أن بناء رموز البناء في جميع أنحاء الولايات المتحدة ينص عادة على أن 20 أبواب دقيقة معفاة من اختبار دفق الخرطوم.

ارتفاع درجة الحرارة

في بعض التطبيقات، يطلب من أبواب النار أيضا تحديد انتقال الحرارة من جانب إلى آخر لحماية شاغليهم حتى يتمكنوا من الخروج من المبنى بأمان. المعروفة باسم أبواب ارتفاع درجة الحرارة، تحمل هذه الأبواب تصنيفا في درجة الحرارة بالإضافة إلى التصنيف بالساعة. تقييمات ارتفاع درجة الحرارة هي إما 250 درجة فهرنهايت، 450 درجة فهرنهايت أو 650 درجة فهرنهايت، مما يدل على الارتفاع القصوى فوق درجة الحرارة المحيطة على الجانب غير الحريق المقاس خلال أول 30 دقيقة من اختبار التحمل القياسي للحريق. يعتبر تصنيف ارتفاع درجة الحرارة 250 درجة هو الأكثر صرامة، وسوف تلبي متطلبات المواصفات التي تتطلب 450 درجة f أو 650 درجة ف.

الدخان ومشروع السيطرة

قد تتطلب بعض الأبواب التي تم تصنيفها من الحريق، مثل 20 دقيقة في مقاومة الحريق أو حواجز الدخان، اختبار تسلل الدخان تحت UL 1784، معيار اختبارات تسرب الهواء من جمعيات الأبواب والأحميات الافتتاحية الأخرى.


تزجيج في الأبواب ذات التصنيف الحريق

تدمج أبواب إطلاق النار اليوم في كثير من الأحيان التزجيج لتمكين الرؤية والشفافية التي تعظيم الإضاءة الطبيعية أو المشتركة توفر أمن إضافي إلى المناطق التي ستغلق خلاف ذلك. توفير لوحات رؤية كبيرة في أبواب النار توفر وظائف سلامة مهمة أيضا. أثناء الحريق، يمكن لأول المستجيبين أن نرى داخل الغرفة ويقومون بصريا بالوضع، مما يتيح لهم أن يكونوا أكثر فعالية.

ومع ذلك، فإن الزجاج المستخدمة في الأبواب المصنوعة من الحرائق تحتوي عادة على متطلبات إطفاء وسلامة إضافية، والتي يمكن أن تكون مربكة. على مر السنين، سعت لجنة الكود الدولية (ICC) بمسح هذا الالتباس بإضافة أحكام محددة في قانون البناء.

تأثير السلامة

لأكثر من 100 عام، كان الزجاج السلكي التقليدي هو المنتج الزجاجي المصنف الحريق الوحيد، وكان يستخدم على نطاق واسع في أبواب النار في المدارس والمستشفيات والبناء التجاري بشكل عام. تم إدراكه خطأ على أنه \"Glazing Safety Glazing \" لأن الأسلاك المضمنة أعطت الوهم من زيادة القوة ومقاومة التأثير، عندما تكون في الواقع، العكس هو الصحيح. سلك يضعف في الواقع الزجاج، مما يجعله نصف قوي مثل زجاج النوافذ العادية. إنه يكسر بسهولة في التأثير البشري، وفضح الأسلاك الحادة الحلاقة التي يمكن أن تحبس أطراف الضحية في الافتتاح وزيادة شدة الإصابة.

في عام 1997، سنت لجنة سلامة منتجات المستهلك (CSPSC) معيار تزجيج السلامة الفيدرالي (16 درجة حرارة 1201) لحماية الأشخاص من الإصابة بسبب التأثير العرضي مع الزجاج. تطبق رموز البناء معيار CPSC على طلب أن تزجيج يستخدم في مواقع خطرة، مثل الأبواب والخفيرة، يجب أن تفي بمعايير الفئة الأولى I و II، اعتمادا على حجم لوحة التزجيج. يجب أن تفي بألواح تزجيج أصغر في الأحجام التي تصل إلى 1،296 بوصة مربعة الفئة الأولى في اختبار Import of 150 Ft. LBS. يجب أن تفي بألواح تزجيج أكبر باختبار التأثير القياسي للفئة II في فئة 400 قدم. من مقاومة التأثير.

في ذلك الوقت، تم سن متطلبات CPSC الجديدة، تم منح الزجاج السلكي التقليدي إعفاء مؤقت من تلبية معيار CPSC، مما يعني أنه كان عليه فقط تلبية معيار Lesser ANSI Z97.1، الذي يوفر انخفاض 100 قدم. LBS. اختبار التأثير. ومع ذلك، فإن الاختبارات المستقل التي يتم إجراؤها على الزجاج السلكي التقليدي أظهرت أنها تفشل بما يقل عن 50 قدم. رطل.، قوة يتم إنشاؤها بسهولة من قبل خمس سنوات تضغط على الزجاج.

تغير كل ذلك في IBC لعام 2003، عندما خسر الزجاج السلكي التقليدي إعفاءه من معايير تزجيج السلامة عند استخدامه في المرافق التعليمية والرياضية. في ملحق IBC 2004 و IBC 2006، لم يعد الزجاج السلكي التقليدي معفيا عند استخدامه في أي موقع خطير لجميع البناء الجديد وفي جميع أنواع المشغلين. يجب أن تفي التزجيج بديلا بمتطلبات الحد الأدنى للفئة I & II الحد الأدنى من CPSC. علاوة على ذلك، يجب أن تفي جميع الزجاج المستخدمة في صالة الألعاب الرياضية أو المرافق الرياضية بمتطلبات الفئة الثانية أكثر صرامة عند استخدامها في أي مجال تخضع لحمل التأثير البشري، بغض النظر عن الحجم.

باب الأبواب الزجاجية

انتقال الحرارة المشع

هناك اعتبار آخر في مجال السلامة يؤثر على حجم لوحة التزجيج في الأبواب ذات التصنيف الحريق هو انتقال الحرارة المشعة عبر التزجيج. لمدة 20 و 45 دقيقة، يمكن استخدام التزجيج الحماية من الحرائق حتى اختبار الحد الأقصى الذي تم اختباره. ويشمل ذلك الزجاج المقسى التخصص أو السيراميك المرض أو المصنف أو الزجاج السلكي الذي تم تصويره.

عندما يتجاوز تصنيف الباب 45 دقيقة، تطبق متطلبات ارتفاع درجة الحرارة عادة. لمدة 60 و 90 دقيقة من أبواب ارتفاع درجة الحرارة، يقتصر الزجاج واقية من النار على 100 متر مربع. ومع ذلك، يمكن أن يتجاوز المصممين 100 متر مربع من خلال استخدام الزجاج المقاوم للحريق الذي يلبي ASTM E-119 لأن هذا النوع المزجج المتقدم يمكن أن يحد من ارتفاع درجة الحرارة إلى 250 درجة فئتان وبعد يتم وضع علامة تزجيج مقاوم للحريق مع \"W \" للإشارة إلى أنها تلبي معايير ASTM E-119.

الأبواب الزجاجية المقاومة للحريق


تحديثات الرمز توضيح التطبيقات المناسبة للنيران واقية مقابل الحرائق المقاومة التزجيج

في عام 2009، اعترفت المحكمة الجنائية الدولية بأنحريق مصنفة الزجاجكانت الأحكام الواردة في IBC مربكة، لذلك عينت لجنة مخصصة تتألف من النار وبناء المسؤولين ووكالات الاختبارات وممثلي الصناعة لدراسة أحكام وضع العلامات الزجاجية وجعل تغييرات التعليمات البرمجية الموصى بها. ونتيجة للعمل الواسع للجنة المخصصة على مدار عدة أشهر، تم تنقيح ثلاث طاولات في عام 2012 IBC. هذه التحديثات ليست متطلبات تعليمية جديدة، بل توضيح إصدارات 2006 و 2009 من IBC.

عند مراجعة أحكام التزجيج من التعليمات البرمجية، أوصت اللجنة المخصصة بتغييرات كبيرة على جدول تصنيف تجميع الباب، 716.5. لأول مرة، يضع الرمز، في نموذج الجدول، وحدود حجم لوحة الرؤية وإضافة عمود يحدد متطلبات تصنيف Sidelite و Transom. والأهم من ذلك، يميز الجدول بين استخدام النار \"حماية \" تصنيف المنتجات، والحريق \"المقاومة \" ​​تصنيف المنتجات، ويجعل من السهل على المستخدم النهائي تحديد حدود الحجم المناسب التي تؤثر على التزجيج الحماية من الحرائق؛ حيث يجب استخدام منتجات مقاومة للحريق إذا كان التزجيج مطلوبا في أحجام أكبر؛ وحيث لا يسمح الكود خلاف ذلك بالزجاج المصنف بالنار.


توضيح تغيير الرمز حجم لوحة التزجيج في 60-90 دقيقة من الضميمة / الأبواب المتبادلة

قبل عام 2012 IBC، قدم التعليمات البرمجية لاستثناء السماح للزجاج الواقي الحراري (مثل السيراميك والزجاج السلكي) لتتجاوز 100 متر مربع في ألواح الرؤية الباب في غضون 60-90 دقيقة، وأبواب ممر ممر توفر أن المبنى تم رشه بالكامل وبعد

قررت اللجنة الإعلانية المخصصة للمحكمة الجنائية الدولية، تقديرا لمخاطر انتقال الحرارة المشع، للقضاء على استثناء الرش في عام 2012 IBC. لا يقضي وجود الرشاشات في مبنى في مبنى من سلامة الحياة ونشر الحريق الذي يطرحه ناقل الحركة غير المقيد من التدفق الحراري المشع من خلال أحجام كبيرة من التزجيجات الواقية من النار في ألواح الرؤية الباب في 60-90 دقيقة، خاصة عندما يتم استخدام هذه الأبواب لحماية مرفقات الخروج والخروج ممرات تعتبر ضرورية لسلامة الحياة.

716.5.5.1 التزجيج في الأبواب. الحماية من الحرائق المقصورة تزجيج أكثر من 100 بوصة مربعة (0.065m2) غير مسموح به. تسمح الزجاج المقاوم للحريق بزيادة 100 بوصة مربعة (0.065 م 2) في مجالات باب النار عند اختبارها كمكون مكونات من تجميعات الباب، وليس كضوء زجاجي، ويجب أن يكون لها أقصى ارتفاع درجة حرارة درجة الحرارة من 450 درجة F (250 درجات ج) وفقا ل 716.5.5.

هذا يجعل من الواضح أن التزجيجات الواقية من الحريق مثل سيراميك الأمان والزجاج السلكي لا يمكن أن يتجاوز 100 بوصة مربعة، حتى عند استخدامها في باب الارتفاع غير المرتفع في مبنى رشاش كامل. وينص كذلك على أن التزجيج مقاوم للحريق يسمح بزيادة قدره 100 بوصة مربعة طالما أنها تحد من ارتفاع درجة الحرارة إلى 450 درجة فما فوقها محفوظة بعد 30 دقيقة. التعرض النار. لذلك، يوضح الشفرة أن مزجج الحرائق الواقية يقتصر على 100 بوصة مربعة بغض النظر عما إذا كان المبنى ينبع تماما أم لا.

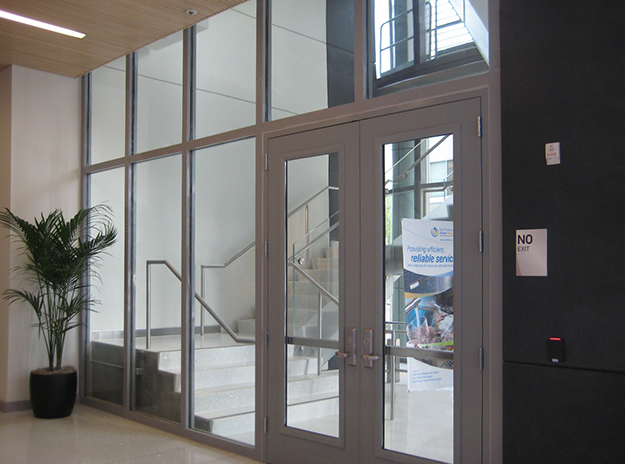

الأبواب الزجاجية للحريق


استنتاج

النار المقيم الأبواب لدينا وستواصل لعب دور أساسي في سلامة الحياة وحماية الممتلكات. ومع ذلك، فإن معرفة معايير الاختبار واختبار ومتطلبات التعليمات البرمجية مهمة من أجل تحديد المنتج الصحيح والمعتمد من التعليمات البرمجية بشكل صحيح للتطبيق. يمكن للمصممين والوحات الوصول دائما إلى الشركات المصنعة لتوجيهات الخبراء والدعم.
